La inspección con partículas magnéticas es un método de ensayo no destructivo fundamentado en los principios del electromagnetismo, específicamente en el fenómeno de fuga de flujo magnético. Cuando un material ferromagnético es sometido a un campo magnético externo y presenta discontinuidades que intersectan o están próximas a la superficie, se generan distorsiones en las líneas de flujo magnético. Estas distorsiones producen campos de fuga localizados que atraen partículas ferromagnéticas finamente divididas, revelando así la presencia, ubicación y orientación aproximada de las discontinuidades.
El método inspección con partículas magnéticas destaca por su capacidad para detectar fisuras finas, inclusiones, traslapes, costuras y otras discontinuidades planares o volumétricas que comprometen la integridad estructural de componentes críticos. Su aplicación abarca desde la inspección en proceso durante la fabricación hasta evaluaciones en servicio de componentes sometidos a cargas cíclicas.
Fundamentos del magnetismo en materiales
Los materiales ferromagnéticos se caracterizan por una permeabilidad magnética relativa elevada, típicamente entre 100 y 100 000, lo que concentra las líneas de flujo magnético en su interior.
Cuando el campo aplicado encuentra una discontinuidad, especialmente perpendicular a las líneas de flujo, se produce una redistribución del campo que da lugar a tres efectos clave: las líneas se concentran en las zonas de mayor permeabilidad evitando la discontinuidad, una fracción del flujo emerge y reingresa en la superficie generando un campo de fuga superficial.
Los bordes de la discontinuidad actúan como polos magnéticos locales que atraen y retienen las partículas ferromagnéticas. La interacción entre estos polos y las partículas es la base de la indicación visible que interpreta el inspector.
Variables que afectan la intensidad de fuga
La intensidad y detectabilidad del campo de fuga dependen principalmente de la orientación, tamaño y profundidad de la discontinuidad, de la intensidad del campo aplicado y de la geometría de la pieza. La sensibilidad máxima se alcanza cuando la discontinuidad es aproximadamente perpendicular al campo magnético, mientras que defectos paralelos pueden no generar fugas detectables.
Las discontinuidades superficiales producen campos de fuga más intensos y, en condiciones óptimas, el método es efectivo hasta una profundidad del orden de 6 a 8 mm; por encima de este rango la sensibilidad disminuye rápidamente.
La intensidad del campo debe ser suficiente para alcanzar la saturación local del material sin generar magnetización residual excesiva ni indicaciones no relevantes, y la presencia de cambios de sección, esquinas agudas u orificios puede producir concentraciones geométricas de flujo que originan indicaciones falsas.
Materiales aplicables: criterio de ferromagnetismo
La aplicabilidad de la técnica de Partículas Magnéticas está estrictamente limitada a materiales con comportamiento ferromagnético, condición indispensable para la viabilidad del método. Esta restricción implica que la primera decisión del inspector es confirmar la naturaleza magnética del material y su capacidad de magnetización.
Entre los materiales aptos se incluyen aceros al carbono y de baja aleación empleados en estructuras, tuberías, componentes de construcción y piezas forjadas, que constituyen la aplicación más frecuente.
También son compatibles aceros inoxidables martensíticos de la serie 400 (como 410, 416, 420 y 440), aunque con sensibilidad algo menor debido a su permeabilidad reducida, así como hierro fundido y hierro dúctil, en los que la presencia de grafito puede generar un fondo de indicaciones que dificulta la interpretación. Ciertas aleaciones de níquel-hierro que conservan propiedades ferromagnéticas completan el grupo de materiales típicamente inspeccionables por este método.
Técnicas de magnetización
La elección de la técnica de magnetización es crítica para asegurar que las discontinuidades relevantes queden sometidas a un campo adecuado en dirección y magnitud. El inspector debe considerar geometría de la pieza, orientación esperada de defectos, accesibilidad y condiciones de campo, así como requisitos de productividad y portabilidad.
Magnetización con yugo electromagnético

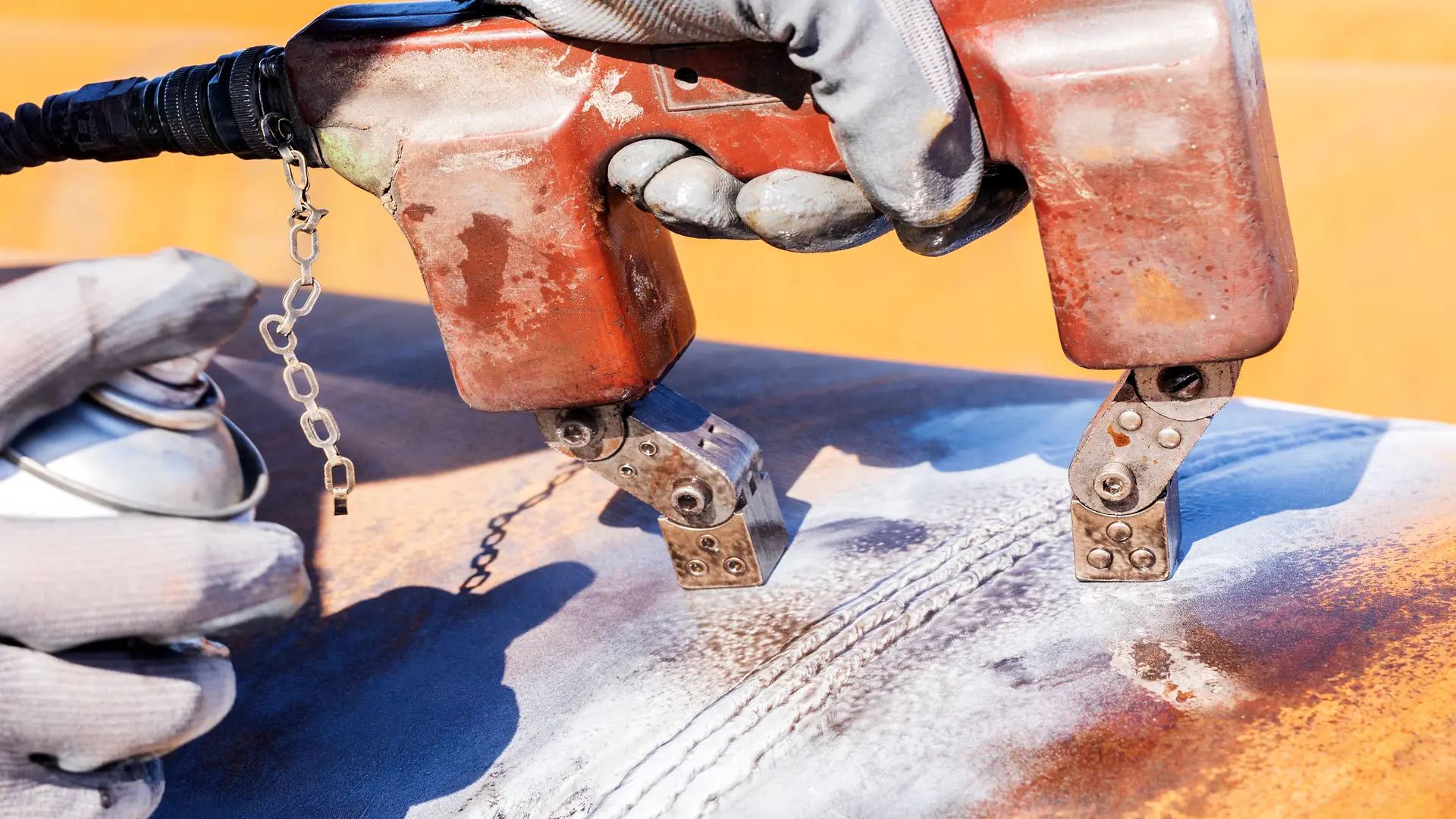

El yugo electromagnético es un equipo portátil en forma de U que genera un campo magnético longitudinal entre sus polos al energizarse sobre la superficie de la pieza. Se utiliza ampliamente en inspecciones de estructuras soldadas y componentes de gran tamaño en campo, ya que ofrece versatilidad, portabilidad y no requiere contacto eléctrico con el material. Su principal limitación reside en que el campo efectivo se restringe a la distancia entre polos, usualmente entre 75 y 200 mm, lo que obliga a realizar múltiples posicionamientos y orientaciones para lograr cobertura completa.
Magnetización circular por paso de corriente directa
En esta técnica, una corriente de alta intensidad, del orden de 500 a 6000 A, se hace circular a través de la pieza generando un campo magnético circular alrededor del conductor, de acuerdo con la ley de Ampère. Es especialmente adecuada para ejes, barras y piezas cilíndricas, así como para la inspección de agujeros pasantes, ofreciendo alta sensibilidad para discontinuidades longitudinales y campos relativamente uniformes en geometrías simétricas. No obstante, requiere contacto eléctrico fiable, con riesgo de quemaduras por arco y potencial de sobrecalentamiento local si no se controlan adecuadamente los parámetros.
Magnetización con bobina (inducción)
La magnetización con bobina se basa en situar la pieza dentro o próxima a una bobina energizada, generando un campo longitudinal a lo largo del eje de la bobina. Se utiliza en piezas cilíndricas cortas, anillos, rodamientos y aplicaciones automatizadas de alta producción, permitiendo inspecciones rápidas sin contacto directo con la pieza y facilitando la integración en líneas automáticas. Su campo efectivo está limitado por el tamaño y diseño de la bobina y, en general, ofrece menor portabilidad en comparación con soluciones manuales.
Magnetización multidireccional
Dado que las discontinuidades pueden presentar orientaciones desconocidas o variables, la práctica estándar exige realizar inspecciones con al menos dos direcciones de campo mutuamente perpendiculares, típicamente 0° y 90°. Los equipos modernos permiten aplicar campos en secuencia o de forma simultánea mediante técnicas multidireccionales, aumentando la probabilidad de detección de defectos orientados de forma desfavorable en una sola magnetización.
Aplicaciones de la técnica de partículas magnéticas
La inspección con partículas magnéticas (Magnetic Particle Testing, MT) es una técnica de ensayo no destructivo ampliamente utilizada para la detección de discontinuidades superficiales y sub-superficiales poco profundas en materiales ferromagnéticos. Su versatilidad, rapidez de ejecución y alta sensibilidad la convierten en una herramienta fundamental en múltiples etapas del ciclo de vida de los componentes industriales.
Durante la fabricación, la técnica MT se emplea para el control de calidad de piezas forjadas, fundidas, mecanizadas y soldadas. Es común su aplicación en la inspección de cordones de soldadura, zonas afectadas térmicamente (ZAT), ejes, engranajes, pernos, válvulas y componentes estructurales, permitiendo identificar fisuras de solidificación, grietas inducidas por enfriamiento, inclusiones y defectos de fabricación antes de que las piezas entren en servicio. En esta etapa, la detección temprana de discontinuidades contribuye a reducir retrabajos, rechazos y fallas prematuras.
En procesos de mantenimiento y evaluación en servicio, la inspección con partículas magnéticas es clave para identificar daños acumulativos asociados a mecanismos como fatiga, sobrecargas mecánicas, vibraciones y tensiones residuales. Componentes sometidos a cargas cíclicas, como ejes rotativos, ruedas ferroviarias, ganchos de izaje, grúas, recipientes a presión y estructuras metálicas, son frecuentemente evaluados mediante MT para detectar fisuras incipientes antes de que evolucionen a fallas críticas.
La técnica también tiene aplicaciones relevantes en sectores industriales específicos. En la industria petrolera y petroquímica, se utiliza para inspeccionar bridas, pernos, conexiones atornilladas, componentes de bombas y válvulas, así como zonas soldadas en equipos sometidos a presión. En el sector energético, incluyendo generación térmica, hidroeléctrica y eólica, se aplica en la evaluación de rotores, ejes, componentes de turbinas y estructuras de soporte. En la industria aeronáutica y ferroviaria, MT es una técnica estándar para la inspección de componentes críticos donde la integridad estructural es prioritaria.
En el ámbito de la metalurgia y tratamiento térmico, la inspección con partículas magnéticas se emplea para detectar fisuras inducidas por procesos como temple, revenido, soldadura o enderezado en frío. Estos defectos, a menudo invisibles a simple vista, pueden comprometer severamente la resistencia mecánica del componente si no se detectan oportunamente.
Asimismo, la técnica es utilizada en auditorías de integridad, análisis de fallas y aseguramiento de calidad, proporcionando evidencia visual clara de discontinuidades que facilita la toma de decisiones técnicas, la aceptación o rechazo de componentes y la documentación conforme a códigos y normas internacionales.
Es importante destacar que la aplicación efectiva de la inspección con partículas magnéticas requiere una correcta selección del método de magnetización, orientación adecuada del campo magnético, control de variables operativas y personal calificado. Cuando se aplica dentro de su rango de validez, la técnica MT ofrece resultados confiables, repetibles y de alto valor técnico, consolidándose como una de las herramientas más eficientes para la prevención de fallas en componentes ferromagnéticos.
Conclusiones
La inspección con partículas magnéticas constituye una técnica NDT altamente confiable y eficiente para la detección de discontinuidades superficiales y sub-superficiales poco profundas, siempre que se aplique dentro de su alcance técnico. Su rapidez de ejecución, portabilidad y favorable relación costo-beneficio la convierten en una herramienta clave en programas de control de calidad industrial.
La efectividad del ensayo MT depende directamente del cumplimiento riguroso de sus requisitos técnicos, incluyendo la confirmación del carácter ferromagnético del material, la correcta selección y calificación de procedimientos conforme a normas aplicables, el uso de equipos debidamente calibrados y la participación de personal competente y certificado.
El valor real de la inspección con partículas magnéticas radica en el conocimiento profundo de sus fundamentos y limitaciones, lo que permite al profesional evaluar con criterio cuándo es el método más adecuado y cuándo deben emplearse técnicas alternativas, garantizando así resultados técnicamente defendibles y una adecuada prevención de fallas.
